Kabinett-Projektion in MegaCAD

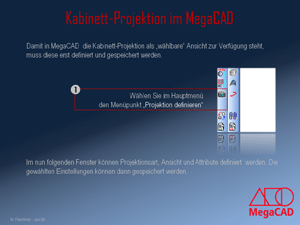

PowerPoint-Präsentation (als exe-File gepackt...) zur Erstellung einer Ansicht in Kabinett-Projektion. Die erstellte Ansicht kann dann als Zeichnungsableitung benutzt werden.
Du hast keine ausreichende Berechtigung, um die Dateianhänge dieses Beitrags anzusehen.
Zuletzt geändert von mathias am 08.03.2010 18:35, insgesamt 5-mal geändert.
-
kpb51
- neugierig
- Beiträge: 2
- Registriert: 13.11.2008 18:14
- Punkte aus Reaktionen: 0
- Ausbildungsort: unbekannt
Re: Kabinettperspektive in MegaCAD
Bezeichnungsänderungen "Kavalierperspektive"
Die Bezeichnung Kavalierperspektive wurde bereits vor mehr als 10 Jahren geändert.
Die räumlichen Projektionen haben z.B. alle den Zusatz "...-Projektion" erhalten, z.B. Dimetrische Projektion, Isometrische Projektion, Kabinett-Projektion und Kavalier-Projektion.
Gleichzeitig wurden auch Zeichnungsnormen geändert.
Die Kabinett-Projektion entspricht der "alten Kavalierperspektive" mit:
Breite 0° unverkürzt, bzw. 1:1
Höhe 90° unverkürzt, bzw. 1:1
Tiefe 45°/ 1/2-verkürzt, bzw. 1:2
Die Kavalier-Projektion entspricht weitgehend der Kabinett-Projektion, allerdings:
Breite 0° unverkürzt, bzw. 1:1
Höhe 90° unverkürzt, bzw. 1:1
Tiefe 45° UNVERKÜRZT, bzw. 1:1
Auch wenn in vielen (hoffentlich älteren) Fachbüchern immer noch die alten Begriffe verwendet werden sollten wir uns an die neuen Begrifflichkeiten halten.
(siehe hierzu DIN ISO 5456-3 von 1998)
Viele Grüße aus den Staatsinstitut Augsburg
Die Bezeichnung Kavalierperspektive wurde bereits vor mehr als 10 Jahren geändert.
Die räumlichen Projektionen haben z.B. alle den Zusatz "...-Projektion" erhalten, z.B. Dimetrische Projektion, Isometrische Projektion, Kabinett-Projektion und Kavalier-Projektion.
Gleichzeitig wurden auch Zeichnungsnormen geändert.
Die Kabinett-Projektion entspricht der "alten Kavalierperspektive" mit:
Breite 0° unverkürzt, bzw. 1:1
Höhe 90° unverkürzt, bzw. 1:1
Tiefe 45°/ 1/2-verkürzt, bzw. 1:2
Die Kavalier-Projektion entspricht weitgehend der Kabinett-Projektion, allerdings:
Breite 0° unverkürzt, bzw. 1:1
Höhe 90° unverkürzt, bzw. 1:1
Tiefe 45° UNVERKÜRZT, bzw. 1:1
Auch wenn in vielen (hoffentlich älteren) Fachbüchern immer noch die alten Begriffe verwendet werden sollten wir uns an die neuen Begrifflichkeiten halten.
(siehe hierzu DIN ISO 5456-3 von 1998)
Viele Grüße aus den Staatsinstitut Augsburg
-
mathias
- motiviert
- Beiträge: 18
- Registriert: 20.03.2009 09:14
- Punkte aus Reaktionen: 0
Re: Kabinettperspektive in MegaCAD
Danke für den Hinweis.... werds' bei Gelegenheit ändern...
Viele Grüße
Mathias
Viele Grüße
Mathias
-
mathias
- motiviert
- Beiträge: 18
- Registriert: 20.03.2009 09:14
- Punkte aus Reaktionen: 0
Re: Kabinettperspektive in MegaCAD
Dateien sind nun aktualisiert.
