Übungstheke: Normalprojektion

[Bernhard]

Die Aufgaben für die Normalprojektion sind jetzt in der Cloud:

https://cloud.fachlehrerseite.de/wl/?id ... vm2EJWtGY8

Die Schwierigkeitsstufe der Raumbilder hatte sich nicht bewährt. Ich habe eine neue Einteilung der Aufgaben in einfach, mittel, schwer und sehr schwer vorgenommen.

weitere Infos: http://fachlehrerseite.de/viewtopic.php?f=55&t=2072

[wodga]

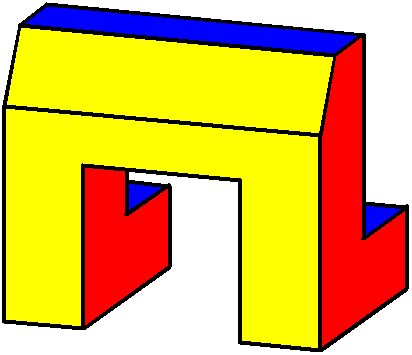

Vorschlag für eine "Arbeitshilfe" zu Aufgabe FB01:


[wodga]

Hallo Bernhard,

könntest du mal eine Skizze zu SB13 liefern, da mir nicht klar ist wie Nut und Stufe einzuzeichnen sind?

[Bernhard]

Klar, für dich doch gerne.

Die Veränderungen orientieren sich in der Vorstellung an den Grundmaßen der Pyramide - wie bei einem Quader. Da die Nut die gleiche Breite wie die Basis der Pyramide hat muss sie von links nach rechts orientiert sein.

[wodga]

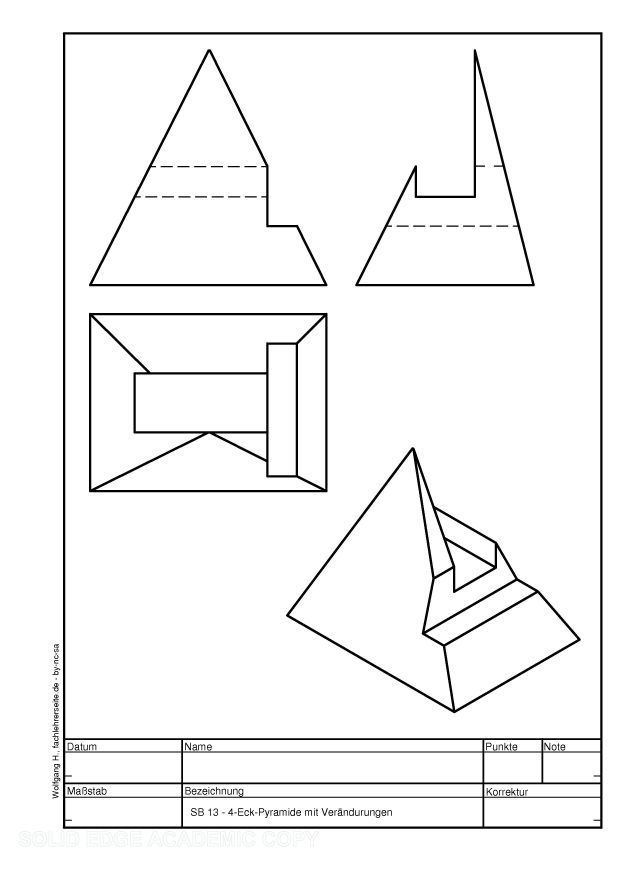

Danke für die prompte Antwort! Zum Dank gibt's was gezippt!(se.st3 + pdf)


[strojumi]

@ wodga

sag mal, mit welchen Überfliegern zeichnest du das? M10?
also meine Regelklässler schaffen so was nicht mehr

[wodga]

Ja du hast Recht M10! Aber ich muß zugeben, dass die Hälfte davon dann doch überfordert war ...

[Bernhard]

Ich habe alle Aufgaben (der Normalprojektion) in neue Schwierigkeitsstufen eingeteilt. Wer mit den Karten arbeitet: Austauschen. Außerdem sind ein paar neue Aufgaben hinzugekommen - es sind jetzt 34 (siehe erster Beitrag). An den Lösungen als CAD-Zeichnung arbeite ich gerade mit meinen 10.

Soeben habe ich noch alle PDF-Dateien zu einer großen kombiniert. Dadurch lassen sie sich besser ausdrucken.
