SE Verschmelzung

[Meister Eder]

Hallo Leute!

Kann mir jemand bei dem Problem der Verschmelzung in SE12 helfen? Ich würde gern einen Zylinder und ein Prisma miteinander vereinigen lassen!!
Bisher bin ich als nicht allzu erfahrener Anwender hinter dieses Problem noch nicht gestiegen!

Gruß M. Eder

[franze]

servus meister eder,
wie sollte diese verschmelzung aussehen?
grundsätzlich kannst du in part mit ausprägung und den entsprechenden referenzebenen gesamtkörper erstellen. schöner wärs in assembly, da die körper sichtbar ineinanderliegen.
ein jpg deiner zeichnung wäre ev. hilfreich.
gruß franze

[Meister Eder]

Hätte mir da eben keine Steckung gewünscht, sondern eine echt Verschmelzung mit Kurven und allem was dazu gehört.
Beispiel: Ein Zylinder steht senkrecht auf einer Ebene und eine Pyramide oder ein Kegel durchdringt den Zylinder von links mittig, so dass etwa die Spitze nach rechts unten in den Zyl ragt.

Das wär so eine Art.

M. Eder

[rauhalahti]

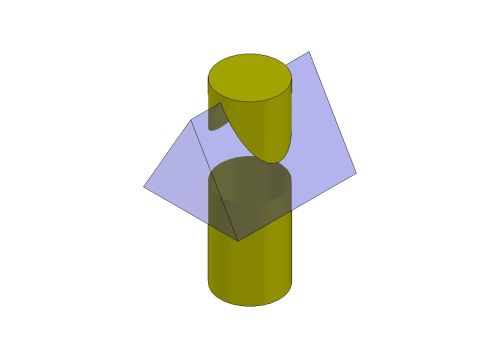

Eine Steckung macht man am besten in asm. Bei einer Verschmelzung sollen ja keine "innenliegenden" Kanten mehr da sein. Das geht problemlos in par. Über "Teil färben" einem der beiden Formelemente eine transparente Farbe zuweisen und schon siehst du die "Verbindungskurven" sehr schön.

edit: Habt ihr alle nix zu tun oder warum ist hier auf einmal so viel los??

[Meister Eder]

Ich bin echt beeindruckt!

Ratzfatz und schon hast eine Verschmelzung gezaubert! Tja da sieht man doch dass mit ein wenig Übung das ganze kein Problem wäre! Leider hab ich da noch ein wenig hin!
Wie hast du das Prisma mittig in den Zylinder gesteckt, hast du dir da hilfsebenen oder ähnliches gemacht?

M. Eder

[rauhalahti]

Immer schön alle Körper mittig über die Referenzebenen konstruieren. Dann symetrisches Abmaß.

Sollte als Grundregel für alle Schülerarbeiten gelten: Wenn möglich den Körper an den Referenzebenen ausmitteln. Das spart seeehr viel Arbeit beim weiteren Konstruieren und beim Bemaßen.

Schönen Abend noch
