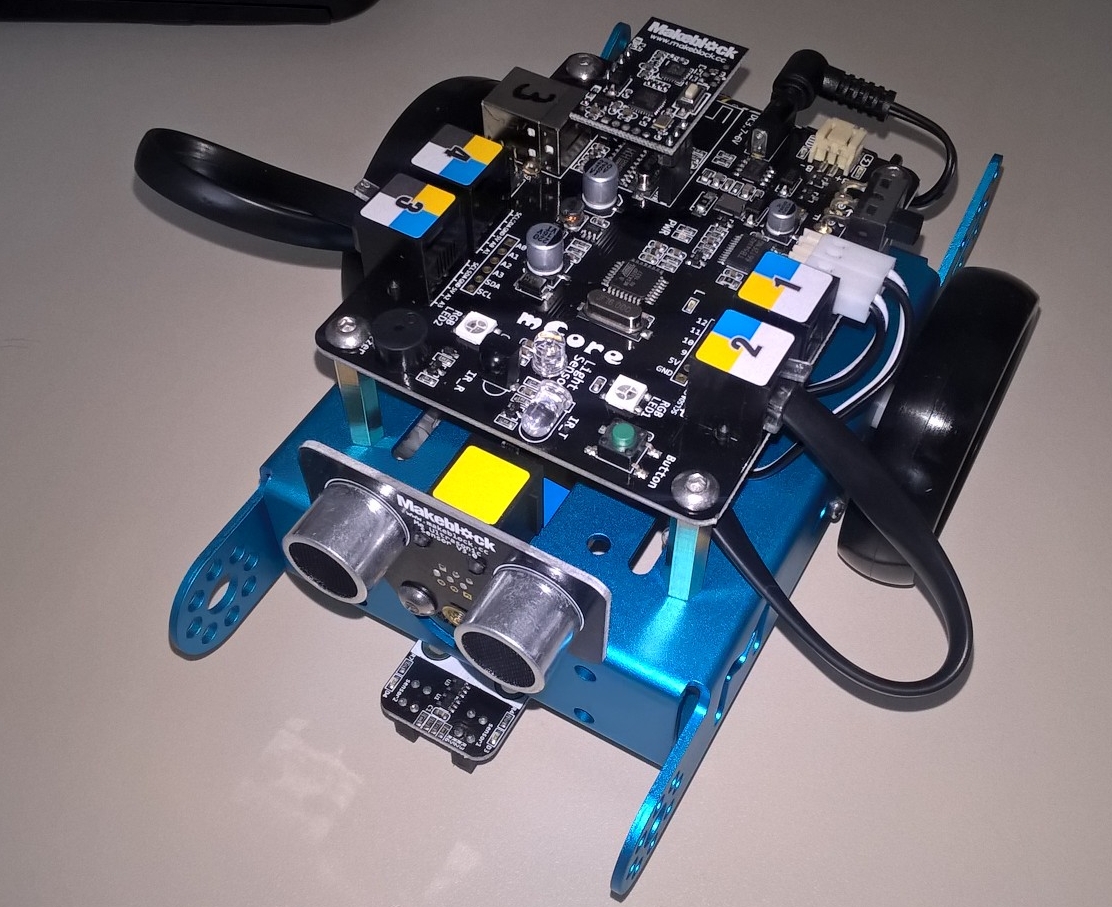

Der kostengünstige Roboterbausatz für den Unterricht: MBOT von Makeblock

[Bernhard]

Es gibt mittlerweile einen sehr interessanten Roboterbausatz auf dem Markt der für Schulen auch gut finanzierbar ist. Ein Bausatz ist aktuell für unter 80 Euro zu haben. Auf Ebay teilweise günstiger. Die Software ist bereits kostenlos enthalten und verursacht keine zusätzlichen Kosten. Im Dillinger Workshop wurde uns von Herrn Wolfshöfer statt der Variante mit Bluetooth die 2,4G Variante empfohlen. Ich konnte sie testen und das Fahrzeug ließ sich ohne Kabelverbindung wunderbar nutzen.

Ich bin ziemlich begeistert! Da die Bauteile elektrostatisch sensibel und nicht verkapselt sind ist allerdings ein gepflegter Umgang notwendig. Es gibt aber absolut bezahlbare Ersatzteile wenn etwas kaputt gehen sollte und die Zubehörliste ist groß!

http://makeblock.com
https://www.youtube.com/watch?v=chkpweFx6G4

[Bernhard]

Ein Hauptlieferant in Deutschland ist aktuell Eckstein. Nach meiner ersten Bestellung über Ebay wurde ich dann auch darauf aufmerksam, dass man sich dort als Schule registrieren lassen kann und dann dauerhaft gewisse Vorzüge hat.
https://eckstein-shop.de/Schulrabatt

[Florian]

Hallo Bernhard,
bin für unsere Ganztagesklassen und meinen Info-Unterricht sehr interessiert an dem Roboter. Das Video ist echt super und ich "will" auch so einen haben (muss meinen Rektor noch überzeugen, aber im Vergleich zu Lego echt preiswert).

Hast du den Roboter schon im Einsatz? Kann man die Sprache der Software auf Deutsch umstellen?

Gruß
Florian

[Bernhard]

Hallo Florian, kommenden Mittwoch habe ich meine erste AG (vertiefte Berufsorientierung). Ich hab schon 2 Baukästen daliegen, aber alles noch originalverpackt. Hab mir noch das Buch "Das mbot-Buch" von Erik Bartmann dazugekauft aber kann dazu auch nocht nichts genaues sagen. Soweit ich mich erinnern kann war die Bedienung auch in Deutsch möglich. Vielleicht schaffe ich es ja morgen vormittag in der Schule sie zu installieren damit ich dir genaueres sagen kann. LG

[Bernhard]

Es liegt keine CD dabei. In der Anleitung steht der Downloadlink: http://learn.makeblock.com/mbot-resource-download/
Ich hatte heute Vormittag keine Zeit es mir anzuschauen und muss jetzt zu einem Verlagstreffen weiter.

[wodga]

Hast du schon gesehen in fibs gibts am 17.11.2016 eine Fortbildung dazu. Allerdings haben sich schon 13 (von 10 Plätzen) angemeldet: M024-0/16/77
Mußt halt doch selber eine halten

[wodga]

Hi Bernhard,

werde jetzt da auch einsteigen. Ich hab zwar meinen Bausatz noch nicht, aber hab grad gesehen, dass man mit einer experimentellen Erweiterung von scratchX auch online Programmieren kann und sich so die Installation spart und unabhängig vom Betriebssystem ist. Die Erweiterung läuft jedoch derzeit nur mit googles-Chrome-Browser:
https://chrome.google.com/webstore/deta ... beclodbndh

[Bernhard]

Das ist ja wirklich eine tolle Ergänzung! Dann kann man zur Not auch noch mit dem Lehrer-Notebook die Funkverbindung aufbauen und ist relativ unabhängig von den Voraussetzungen.

[wodga]

Hast du schon was angestellt mit deinem mbot?

[Bernhard]

Ich hab zuerst einfachere Übungen nur mit Scratch gemacht und fange jetzt ganz langsam mit dem Roboter an. Übungen 1-3 waren die erste Einheit und 4 - 6 sind heute die zweite Einheit gewesen.

mBot-bis-aufgabe-6.zip

(1.5 MiB) 459-mal heruntergeladen

[wodga]

Respekt, geht ja sofort los! hab heute auch 4 Bausätze bestellt, werde aber mit den Schülern erst später beginnen.

[wodga]

So jetzt sind unsere Bausätze angekommen,

hab erstmal selbst einen zusammengebaut. Begeisternd ist wirklich, dass alles sofort out of the box funktioniert: Infrarotsteuerung, Handysteuerung (bei der bluetooth-Version) und die Koppelung an den PC (nur mit 2.4 G getestet).
Der Bausatz ist wunderschön verpackt und alles macht einen wertigen Eindruck. Die englische Kurzanleitung ist reich bebildert und selbsterklärend. Mein 12jähriger Sohn hat den 2ten Roboter ohne jegliche Hilfe zusammengebaut und mittels der beiliegenden Infrarotfernbedienung zum laufen gebracht.
Anschließend haben wir neben der Programmierung der Grundsteuerung gleich ein Blaulicht eingebaut.

VID_20161112_132404.mp4

(12.35 MiB) 331-mal heruntergeladen

[Bernhard]

Ahh, danke für den Hinweis. Einfach einen zweiten Prozess parallel laufen lassen damit sich die Sirene gut anhört. Gemeinsam klappt es besser.

[wodga]

Zur Sirene: Ja der arduino ist nicht multitasking fähig, da muß man ein bisschen tricksen.

Hast du schon geschafft den linefollower selber zu programmieren? Ich hab immerhin schon rausgefunden, dass wenn man die linke fotodiode abdunkelt der Wert "2" ausgegeben wird, bei der rechten die "1", beide abgedunkelt die "3" und unbedeckt die "0".

Unten siehst du einen ersten Programmierversuch, der jedoch noch nicht zuverlässig arbeitet und auch noch logische Fehler enthält. "sensorstatus" ist eine selber erstellte Variable die Ausgabe des linefollowers mit dem entsprechenden Port verweist.

[Bernhard]

Habe ich aktuell alleine noch nicht probiert. Aber in der Fortbildung vom Staatsinstitut Bayreuth haben wir die Programmierung erstellt und es hat funktioniert (Motorgeschwindigkeit 50 glaube ich).
