HOlz: Fahrrad-Halter

Beitrag von Edelweiss »

Servus beinander!

Zufällig bin ich darüber gestolpert: viele MTBs haben keinen Fahrradständer.

Diese Version könnten die Kids zumindest zu Hause anwenden... Zum Mitnehmen müsste mindestens ein Loch und daran eine Schnur ..... (Diebstahlsicher?)

Idee:
- einfaches Werkstück
- Sägen, Laubsägen, Raspeln, Feilen, Abrunden, Leimen, Dübeln, Schleifen, Wachsen
- 2-teilig um Material zu sparen
- Holzverbindung: Dübelung, sichtbare...
- Abrundungen: mindestens 2 mm, besser mehr

Mein Entwurf steht, mein Prototyp auch... das Radl auch.

Erfahrungsbericht reiche ich nach, wenn im Herbst gebaut wird...

Im Schriftfeld: das "CC0" steht für "Creative Commons 0"


Euch allen viel Spaß dabei!
Dateianhänge
Projekt Radlhalter_Leisten_50cm.pdf
(71.47 KiB) 300-mal heruntergeladen
:) Erstmal an mir arbeiten,
dann die Anderen verbessern.. :cool:
Benutzeravatar
Edelweiss
Anforderungsübertreffer
Anforderungsübertreffer
Beiträge: 212
Registriert: 13.10.2004 10:12
Name: Alfons F
Ausbildungsort: Augsburg
Ausbildungsjahr: 1999
Wohnort: 83071 Stephanskirchen
Kontaktdaten:

Re: HOlz: Fahrrad-Halter

Beitrag von Edelweiss »

und jetzt der Nachschub...
Dateianhänge
Radlstaender_28cm.pdf
(59.48 KiB) 264-mal heruntergeladen
Radlstaender_45cm-A.pdf
(53.13 KiB) 259-mal heruntergeladen
Radlstaender_45cm-B.pdf
(66.58 KiB) 253-mal heruntergeladen
Radlstaender_45cm-C.pdf
(80.63 KiB) 250-mal heruntergeladen
Radlstaender_50cm.pdf
(65.45 KiB) 248-mal heruntergeladen
Radlstaender_Modell.pdf
(55.2 KiB) 285-mal heruntergeladen
:) Erstmal an mir arbeiten,
dann die Anderen verbessern.. :cool:
Benutzeravatar
Borcas
Moderator
Moderator
Beiträge: 2039
Registriert: 24.05.2004 14:10
Ausbildungsort: Bayreuth
Ausbildungsjahr: 2000
Wohnort: Weidenberg
Kontaktdaten:

Re: HOlz: Fahrrad-Halter

Beitrag von Borcas »

Witzige und sehr einfach umzusetzende Idee!
http://www.borcas.de <-- Fachlehrerinfos und mehr
Benutzeravatar
Edelweiss
Anforderungsübertreffer
Anforderungsübertreffer
Beiträge: 212
Registriert: 13.10.2004 10:12
Name: Alfons F
Ausbildungsort: Augsburg
Ausbildungsjahr: 1999
Wohnort: 83071 Stephanskirchen
Kontaktdaten:

Re: HOlz: Fahrrad-Halter

Beitrag von Edelweiss »

Fahrrad-Pedalachse in der höchsten Position messen (Hausaufgabe)

im Plan die Maße ändern

Abrundung 2 x
Bohrung 3 x
Sägen
Feilen
ggf. Raspeln
Leimen
Dübel setzen und abschleifen
Oberfläche bearbeiten
Oberfläche behandeln

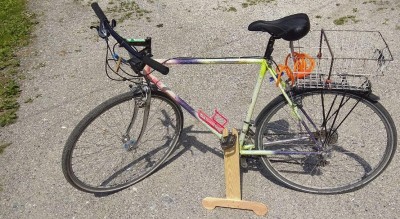

Funktioniert

Bei dem Bubenradl meines Nachbarn (Junge, 3 Jahre alt) ist das Pedal sehr schmal, es kann durch den oberen Schlitz gleiten...und umfallen. Beim MTB hab ich das Problem nicht..
